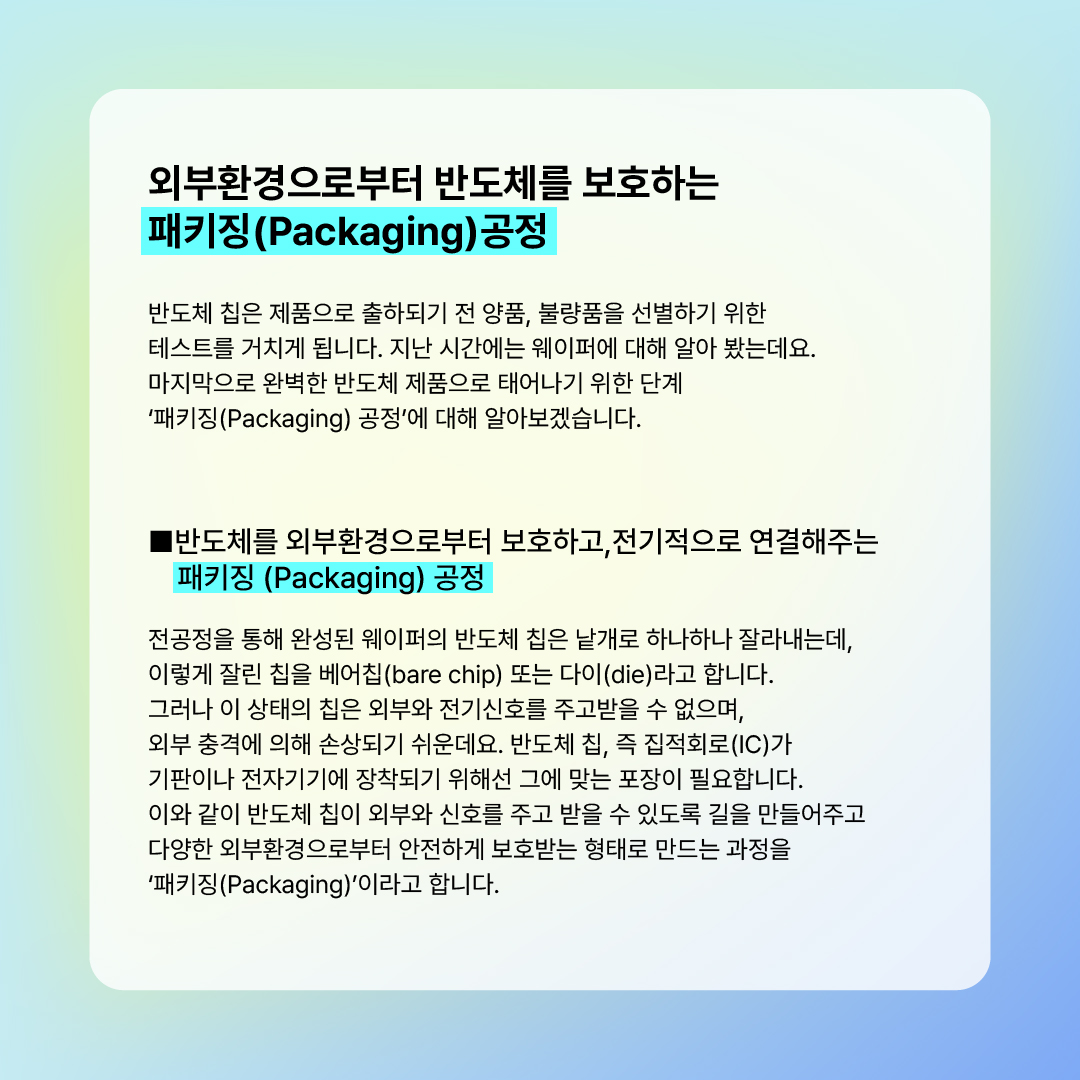

반도체 칩은 제품으로 출하되기 전 양품, 불량품을 선별하기 위한 테스트를 거치게 됩니다. 지난 시간에는 웨이퍼에 대해 알아 봤는데요. 마지막으로 완벽한 반도체 제품으로 태어나기 위한 단계 ‘패키징(Packaging) 공정’에 대해 알아보겠습니다.

반도체를 외부환경으로부터 보호하고, 전기적으로 연결해주는 패키징 (Packaging) 공정

전공정을 통해 완성된 웨이퍼의 반도체 칩은 낱개로 하나하나 잘라내는데, 이렇게 잘린 칩을 베어칩(bare chip) 또는 다이(die)라고 합니다. 그러나 이 상태의 칩은 외부와 전기신호를 주고받을 수 없으며, 외부 충격에 의해 손상되기 쉬운데요. 반도체 칩, 즉 집적회로(IC)가 기판이나 전자기기에 장착되기 위해선 그에 맞는 포장이 필요합니다. 이와 같이 반도체 칩이 외부와 신호를 주고 받을 수 있도록 길을 만들어주고 다양한 외부환경으로부터 안전하게 보호받는 형태로 만드는 과정을 ‘패키징(Packaging)’이라고 합니다.

패키징은 집적회로와 전자기기를 연결하고 고온, 고습, 화학약품, 진동/충격 등의 외부환경으로부터 회로를 보호하기 위한 공정입니다.

그렇다면 이렇게 중요한 패키지 공정의 단계에 대해 알아볼까요?

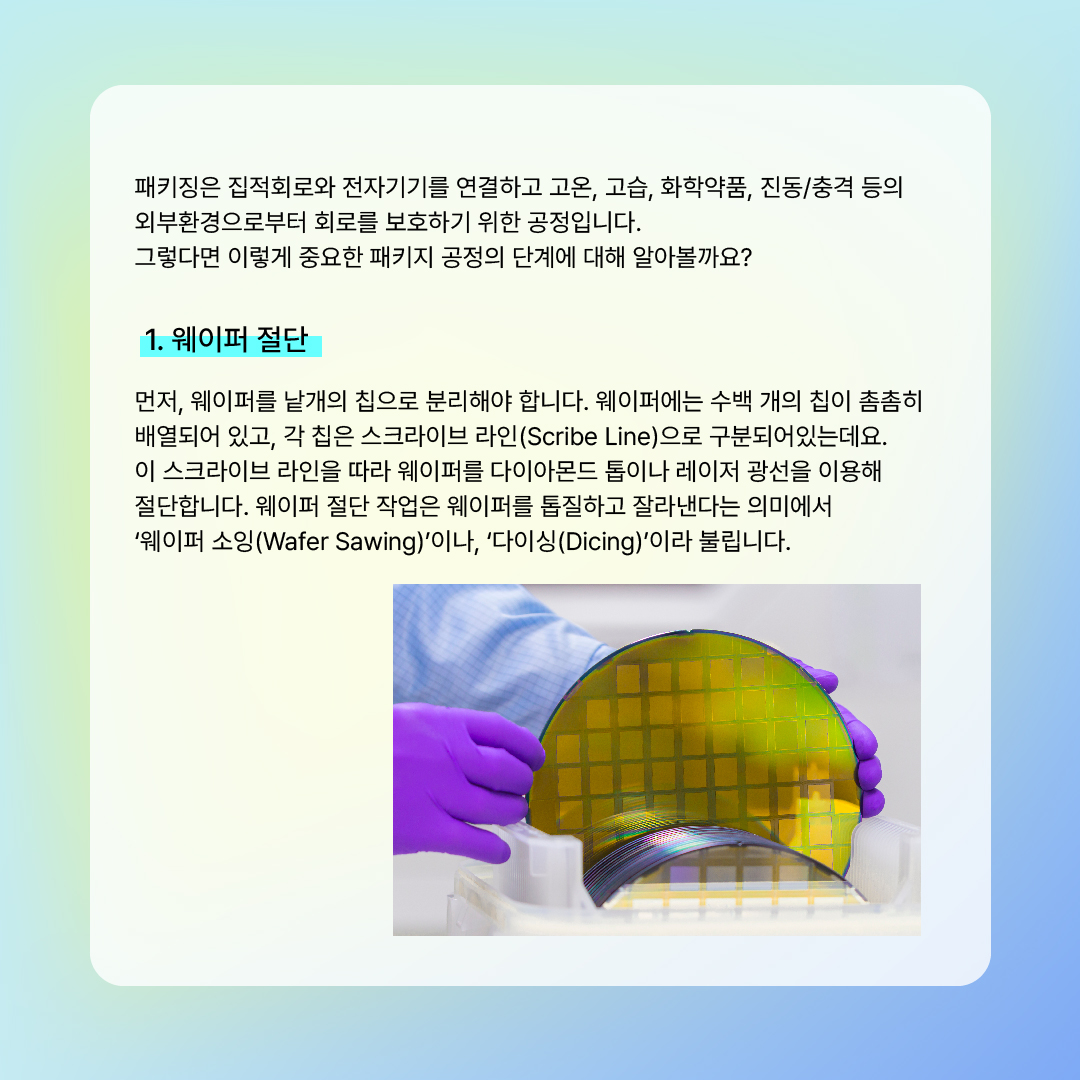

1. 웨이퍼 절단

먼저, 웨이퍼를 낱개의 칩으로 분리해야 합니다. 웨이퍼에는 수백 개의 칩이 촘촘히 배열되어 있고, 각 칩은 스크라이브 라인(Scribe Line)으로 구분되어있는데요. 이 스크라이브 라인을 따라 웨이퍼를 다이아몬드 톱이나 레이저 광선을 이용해 절단합니다. 웨이퍼 절단 작업은 웨이퍼를 톱질하고 잘라낸다는 의미에서 ‘웨이퍼 소잉(Wafer Sawing)’이나, ‘다이싱(Dicing)’이라 불립니다.

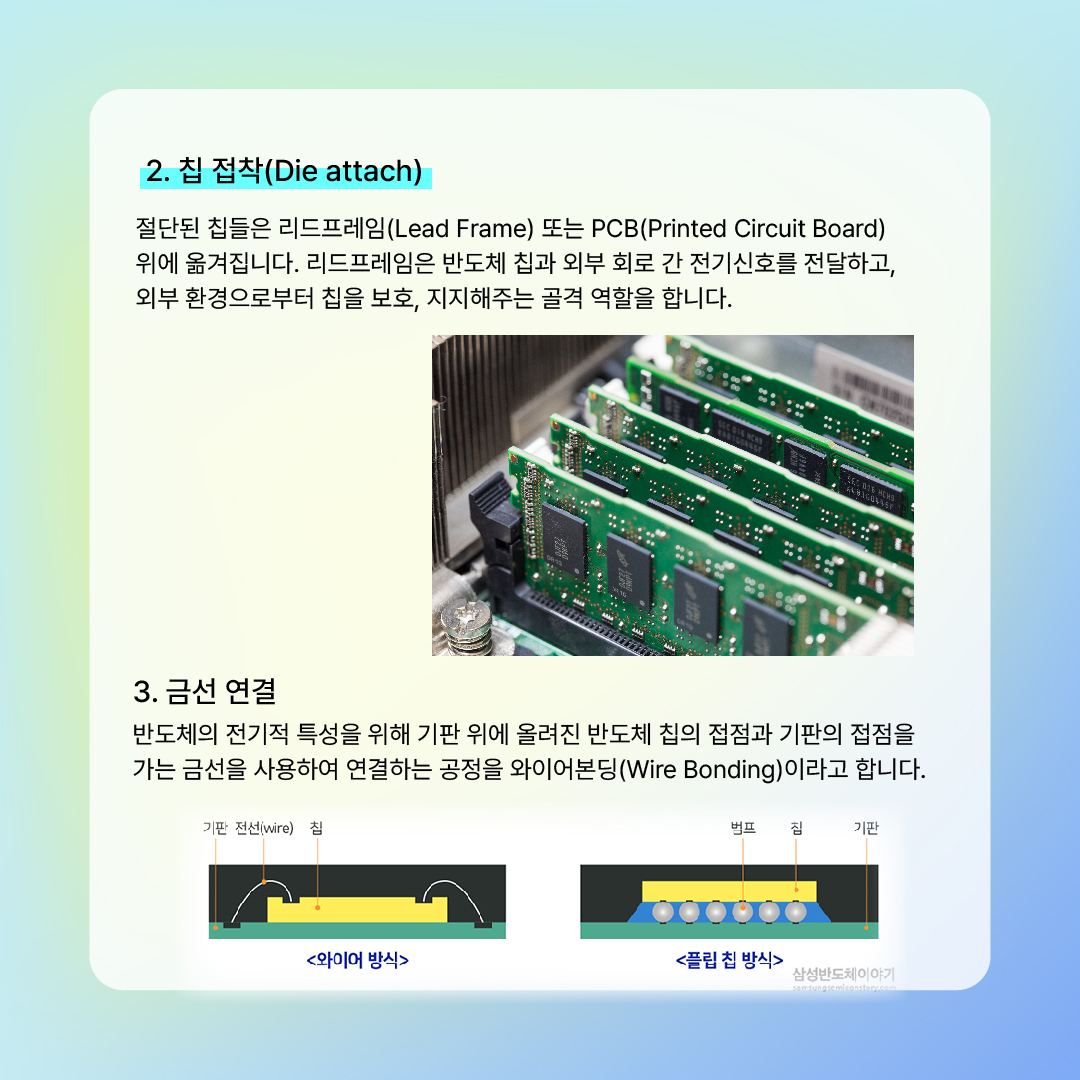

2. 칩 접착(Die attach)

절단된 칩들은 리드프레임(Lead Frame) 또는 PCB(Printed Circuit Board) 위에 옮겨집니다. 리드프레임은 반도체 칩과 외부 회로 간 전기신호를 전달하고, 외부 환경으로부터 칩을 보호, 지지해주는 골격 역할을 합니다.



3. 금선 연결

반도체의 전기적 특성을 위해 기판 위에 올려진 반도체 칩의 접점과 기판의 접점을 가는 금선을 사용하여 연결하는 공정을 와이어본딩(Wire Bonding)이라고 합니다.

전통적인 와이어본딩 방식 외에 반도체의 속도를 향상시키기 위해 칩의 회로와 기판을 직접 볼 형태의 범프(Bump, 돌기)로 연결하는 패키징 방식도 있는데요. 플립칩(Flip Chip) 패키지라고 불리는 이 기술은 와이어본딩보다 전기 저항이 작고 속도가 빠르며, 작은 폼팩터(Form Factor) 구현을 가능하게 합니다. 범프의 소재로는 주로 금(Au) 또는 솔더(Solder, 주석/납/은 화합물)가 사용됩니다.

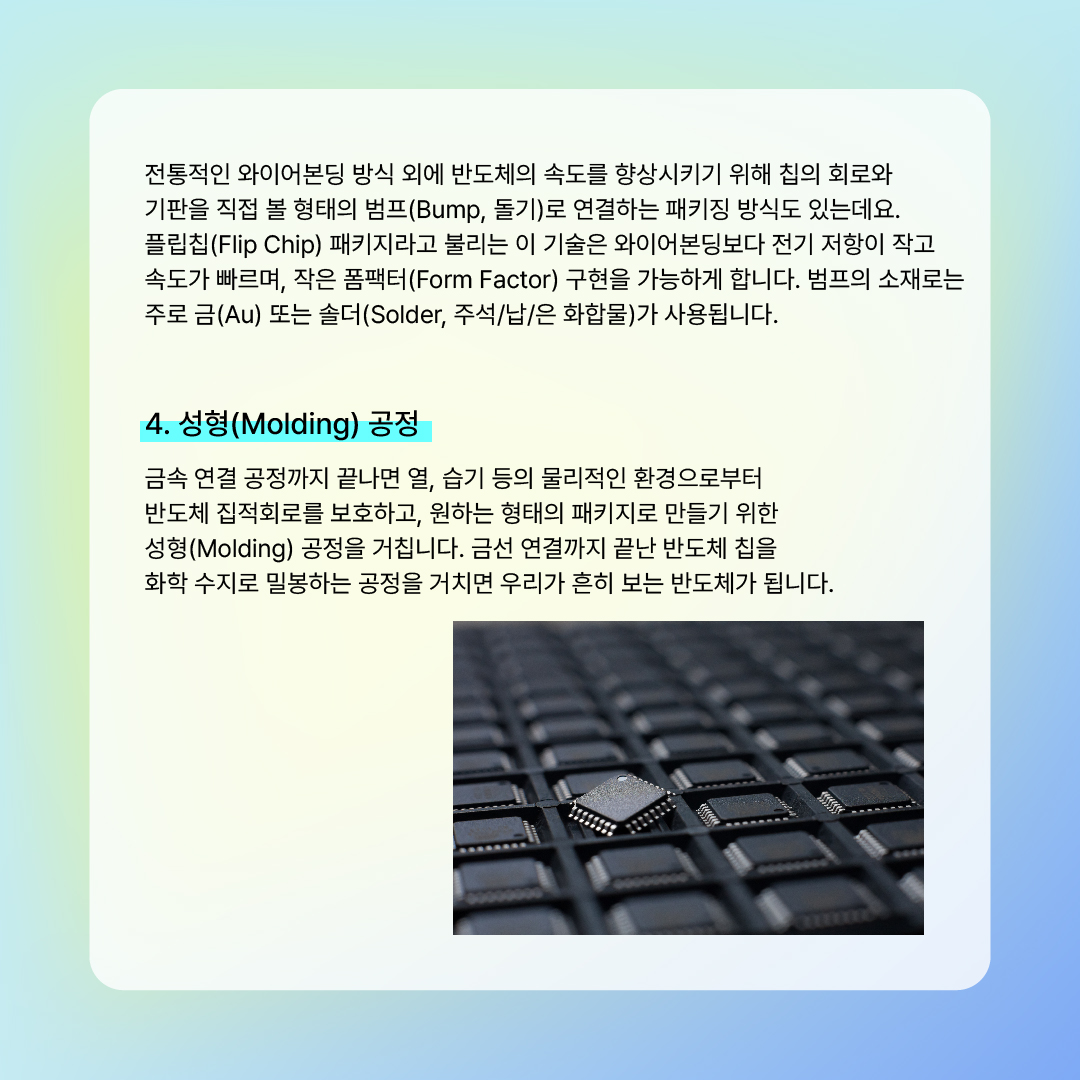

4. 성형(Molding) 공정

금속 연결 공정까지 끝나면 열, 습기 등의 물리적인 환경으로부터 반도체 집적회로를 보호하고, 원하는 형태의 패키지로 만들기 위한 성형(Molding) 공정을 거칩니다. 금선 연결까지 끝난 반도체 칩을 화학 수지로 밀봉하는 공정을 거치면 우리가 흔히 보는 반도체가 됩니다.

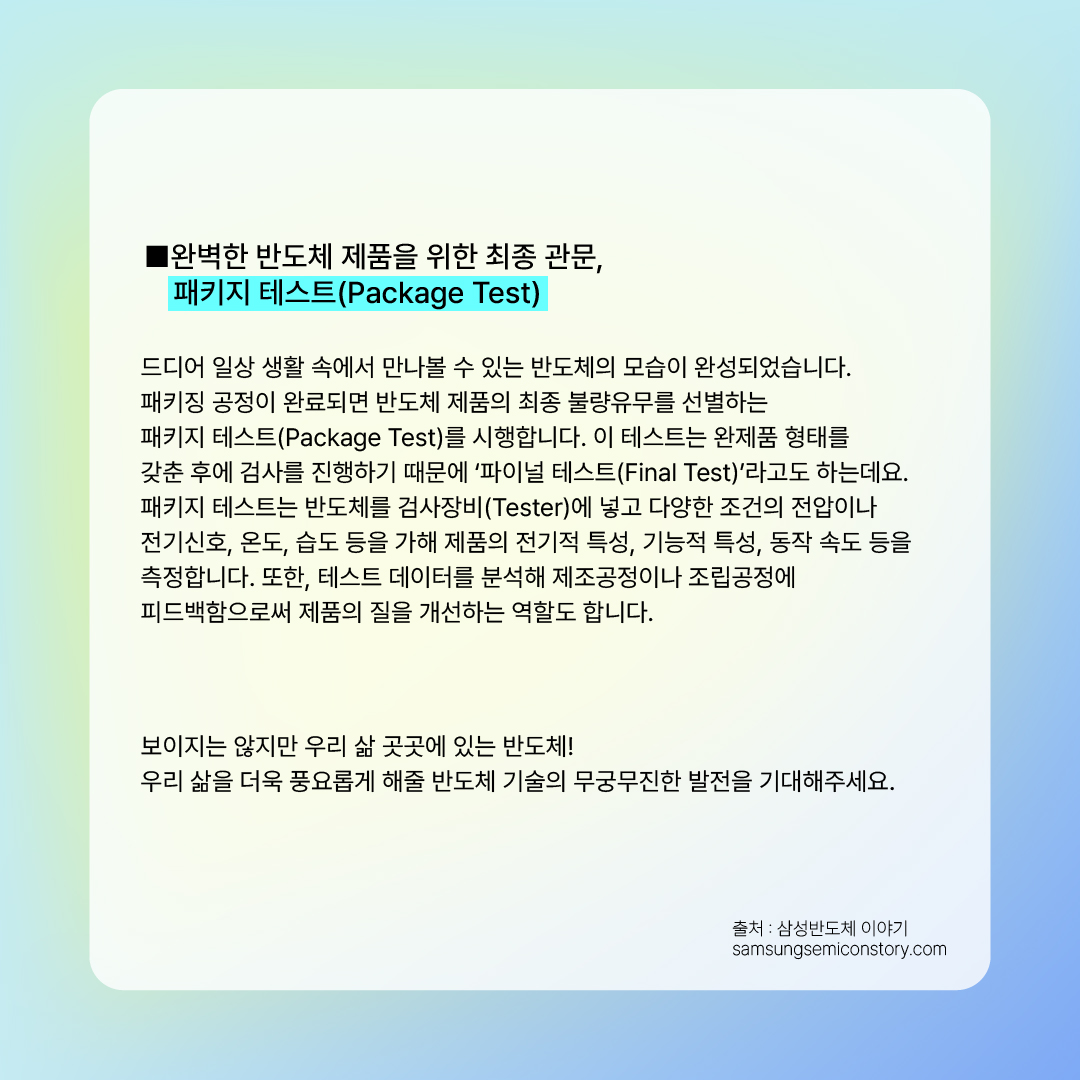

완벽한 반도체 제품을 위한 최종 관문, 패키지 테스트(Package Test)

드디어 일상 생활 속에서 만나볼 수 있는 반도체의 모습이 완성되었습니다. 패키징 공정이 완료되면 반도체 제품의 최종 불량유무를 선별하는 패키지 테스트(Package Test)를 시행합니다. 이 테스트는 완제품 형태를 갖춘 후에 검사를 진행하기 때문에 ‘파이널 테스트(Final Test)’라고도 하는데요.

패키지 테스트는 반도체를 검사장비(Tester)에 넣고 다양한 조건의 전압이나 전기신호, 온도, 습도 등을 가해 제품의 전기적 특성, 기능적 특성, 동작 속도 등을 측정합니다. 또한, 테스트 데이터를 분석해 제조공정이나 조립공정에 피드백함으로써 제품의 질을 개선하는 역할도 합니다.

보이지는 않지만 우리 삶 곳곳에 있는 반도체! 우리 삶을 더욱 풍요롭게 해줄 반도체 기술의 무궁무진한 발전을 기대해주세요.
